CMT - Celda de Media Tensión (13,2 y 33 Kv)

CELDA DE MEDIA TENSION: Cumple la tarea de obtener rentabilidad y distribución segura de energía. Esta puede ser de distribución primaria o secundaria, por otro lado pueden estar aisladas por aire o por gas

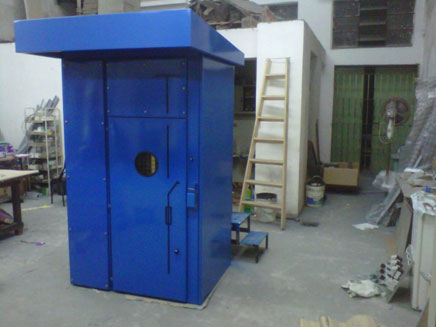

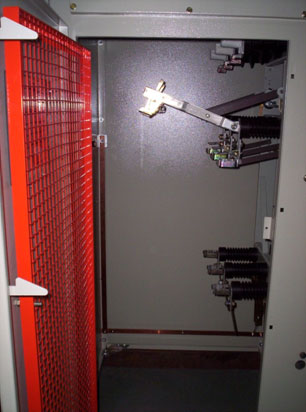

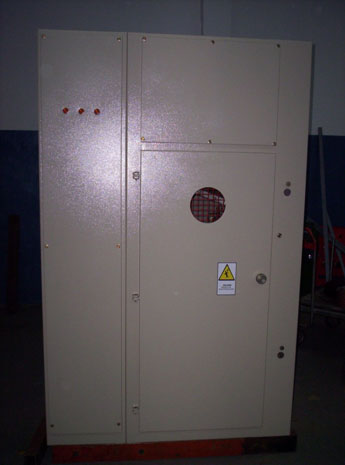

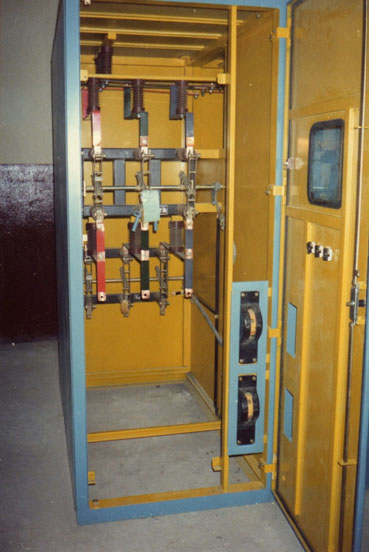

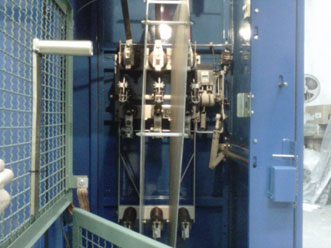

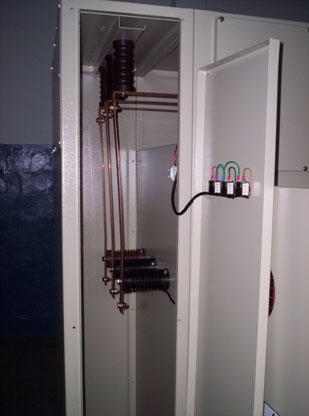

01 A - SECCIONAMIENTO EN AIRE

Los sistemas de conmutación incluyen dispositivos esenciales para las instalaciones eléctricas. Se instalan en todos los niveles del circuito de distribución y su función es asegurar y aislar las piezas de la red o el equipo eléctrico. Disponibles desde 16 a 5 000 A, corte visible, manuales, motorizadas o con función de disparo, con montaje abierto o en cajetín.

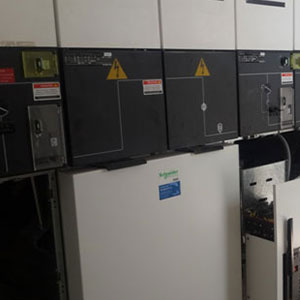

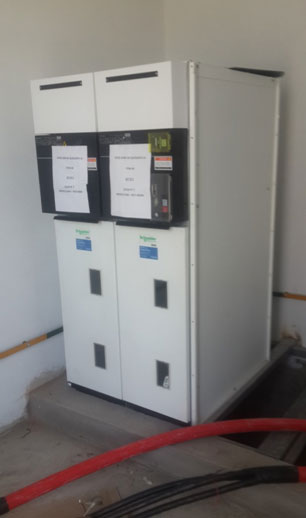

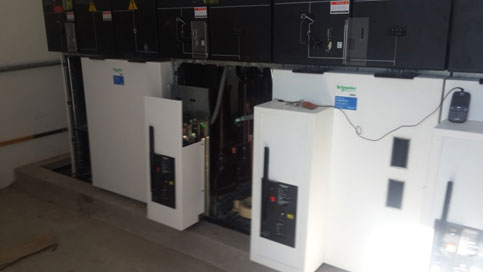

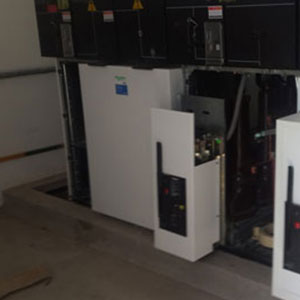

01 B - CELDAS COMPACTAS EN HEXAFLUORURO DE AZUFRE

Se utilizan para entrada o salida de cables de alimentación. Estará equipada con un interruptor-seccionador de corte en SF6 más un seccionador de puesta a tierra, estando ambos dispositivos situados en el interior de una cuba metálica rellena de SF6. Se utilizan para las maniobras del transformador así como su protección.

CELDAS DE LINEA: La celda de línea está dotada de un interruptor-seccionador de tres posiciones, permite comunicar el embarrado del conjunto de celdas con los cables, cortar la corriente nominal, seccionar esta unión o poner a tierra simultáneamente los tres bornes de los cables de MT.

CELDAS DE PROTECCION GENERAL: Se suele ubicar justo a continuación de la celda de entrada y su misión es la de proteger el resto de la instalación de posibles anomalías. Esta función la puede realizar de dos maneras, mediante fusibles o utilizando un interruptor automático especial para media tensión.

CELDAS DE MEDICION:Los valores de media tensión no son aptos para el uso en equiposde medición, para solucionar esto se instala este tipo de celda. En su interior alberga, normalmente, un transformador de tensión y otro de intensidad, que reducen respectivamente los valores de tensión e intensidad hasta valores aptos para los equipos de medición, una vez hecho esto, se deriva desde este punto al contador a instalar en este tipo de medidor.

CELDAS DE PROTECCION DE TRANSFORMADORES: Es en realidad igual que una celda de protección habitual. Se usa en aquellos centros de transformación con más de un transformador, debiendo disponerse de una por cada uno de estos elementos sirviendo las mismas de protección individual a cada uno.
